  • 缩径一片式球阀
缩径一片式球阀
一片式球阀产品应用食品,制药,石油化工,电力,冶金等工业管线。设计制造:按ANSI B16.34 检验测试:按API598 ;温度范围:MF-40~232℃ -40~500℃
  • 型号:
  • 规格:
  • 材料:
  • 品牌:韩钢阀门
取消
在线服务需求提交

欢迎在线提交服务需求。您还可以通过在线咨询,电子邮件和电话与我们联系,我们的客户服务团队将进一步为您提供优质服务。

产品介绍

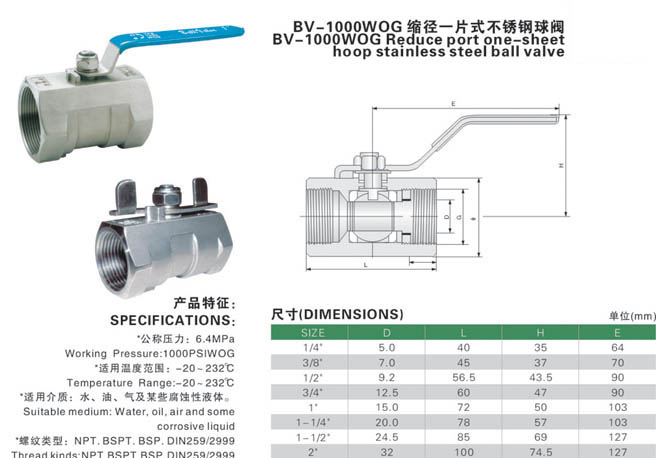

 缩径一片式球阀



产品主要特点:
一片式球阀产品应用:
广泛应用于食品,制药,石油化工,电力,冶金等工业管线。
设计制造:按ANSI B16.34 检验测试:按API598
结构长度:按GB/T 15188.3-94
工作压力:1000PSI (7MPa)
温度范围:MF-40~232℃ -40~500
MP-40~300℃ -40~572?
适用介质:(C)水,油品,气(P)硝酸类 (R) 醋酸类
螺纹标准:BSP,BSPT,NPT,DIN259/2999,ISO7/1-1982,ISO228/1-1982,RP,RC
产品规格:1/4"~2"
材料标准 (C) ASTM A216-WCB,DIN1.619(P) (R)ASTM A351-CF8(304),DIN1.4308;ASTM A351-CF8M(316),DIN 1.4408
其他说明:
(C)(P)球体,阀杆采用SS304。本公司还可提供ASTM A351-CF3M(316L),DIN1.4404及双相不锈钢,蒙乃尔等材料。
主要零件材料:

序号 部分 材质
1 缩紧螺母 S304 SS316
2 垫片 S304 SS316
3 球体 SS316 SS304 CF8 CF8M
4 阀座 (MF) 增强聚四氟乙烯
5 阀体 CF8 CF8M WCB
6 阀杆 SS316 SS304
7 垫片 对位聚苯
8 填料 增强聚四氟乙烯
9 压套 SS304
10 垫圈 SS304
11 螺母 SS304
12 手柄 SS304
13 手柄套 塑料

MP阀座采用对位聚苯。

主要尺寸 单位:毫米

SIZE G d L H A
6 1/4" 5 39 32 72
10 3/8" 7 44 39 77
15 1/2" 10 56 45 92
20 3/4" 12.7 60 48 92
25 1" 15 70 56 100
32 11/4" 20 80 61 115
40 11/2" 25 86 75 145
50 2" 32 104 81 145
