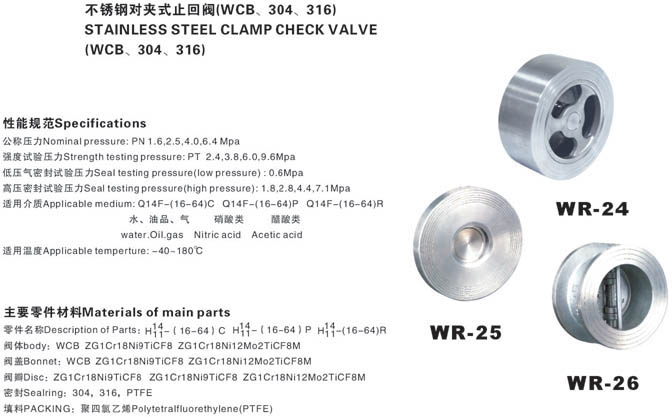

不锈钢对夹式止回阀概述:
对夹止回阀又称为逆流阀,逆止阀,背压阀,单向阀。这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。
不锈钢对夹式止回阀用途:
对夹止回阀用于管路系统,其主要作用是防止介质倒流,防止泵及其驱动电机机反转,以及容器内介质的泄放。对夹止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。 对夹止回阀根据材质的不同,可以适用于各种介质的管路上。对夹止回阀安装在管路上,即成为这一完整管路的流体部件之一,其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响;反过来,阀瓣的关闭特性又对流体流动状态产生发作用。
不锈钢对夹式止回阀工作原理:
这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。
其中不锈钢对夹止回阀就属于这种类型的阀门,它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构,还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置,阀瓣设计在铰链机构,以便阀瓣具有足够有旋启空间,并使阀瓣真正的,全面的与阀座接触。阀瓣可以全部用金属制成,也可以在金属上镶嵌皮革,橡胶,或者采用合成覆盖面,这取决于使用性能的要求。旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。
不锈钢对夹式止回阀主要零件材料:
零件名称 |
材 料 |
|||||
H76X-10、16 H76X-25、40 |
H76H-16、25 H76H-40、64 |
H76Y-25I、40I、64I |
H76W-16、25、40 |
H76W-10P、16P H76W-25P、40P |
||
阀体、蝶板 |
铸钢 |
铬 钼 钢 |
铸钢 |
1Cr18Ni9Ti |
||
阀 杆 |
2Cr13 |
1Cr18Ni9Ti |
2Cr13 |
|||
阀体密封圈 |
/ |
堆焊合金焊 |
堆焊硬质合金焊 |
/ |
/ |
|
助关弹簧 |
1Cr18Ni9Ti |
耐 热 合 金 |
1Cr18Ni9Ti |
|||
|
|
|
|
|
|
|
不锈钢对夹式止回阀主要技术参数:
型号 |
公称压力 ﹝MPa﹞ |
试验压力﹝MPa﹞ |
适用温度 |
适用介质 |
|
壳体 |
密封 |
||||
H76X |
1.0 |
1.5 |
1.1 |
软密封≤80℃
硬密封≤450℃ |
水、气体、油品等 |
1.6 |
2.4 |
1.76 |
|||
2.5 |
3.75 |
2.75 |
|||
4.0 |
6 |
4.4 |
|||
6.4 |
9.6 |
7.0 |
|||
10.0 |
15.0 |
11.0 |
不锈钢对夹式止回阀主要外形尺寸:
公称压力 (MPa) |
公称通径 (mm) |
尺 寸(mm) |
重量 |
螺栓孔中 心圆直径 |
n-d |
螺栓 长度 |
|||
L |
D |
D3 |
D2 |
||||||
PN1.0MPa |
50 |
60 |
108 |
56 |
51 |
2 |
125 |
4-16 |
150 |
65 |
67 |
128 |
73 |
65 |
3 |
145 |
4-16 |
155 |
|
80 |
73 |
142 |
88 |
80 |
4 |
160 |
8-16 |
160 |
|
100 |
73 |
162 |
108 |
102 |
6 |
180 |
8-16 |
165 |
|
125 |
86 |
192 |
132 |
127 |
8 |
210 |
8-16 |
80 |
|
150 |
98 |
218 |
160 |
152 |
13 |
240 |
8-20 |
205 |
|
200 |
127 |
273 |
210 |
203 |
24 |
295 |
8-20 |
235 |
|
250 |
146 |
328 |
266 |
254 |
37 |
350 |
12-20 |
255 |
|
300 |
181 |
378 |
310 |
305 |
50 |
400 |
12-20 |
290 |
|
350 |
184 |
438 |
355 |
350 |
76 |
460 |
16-20 |
295 |
|
400 |
191 |
489 |
405 |
400 |
110 |
515 |
16-24 |
310 |
|
450 |
203 |
539 |
455 |
450 |
135 |
565 |
20-24 |
325 |
|
500 |
219 |
594 |
505 |
500 |
158 |
620 |
20-24 |
345 |
|
600 |
222 |
696 |
605 |
600 |
320 |
725 |
20-27 |
355 |
|
700 |
305 |
811 |
700 |
695 |
380 |
840 |
24-27 |
440 |
|
800 |
305 |
918 |
800 |
796 |
560 |
950 |
24-30 |
450 |
|
900 |
368 |
1018 |
903 |
898 |
640 |
1050 |
28-30 |
520 |
|
1000 |
432 |
1124 |
1055 |
1050 |
900 |
1160 |
28-33 |
590 |
|
1200 |
524 |
1340 |
1205 |
1200 |
1400 |
1380 |
32-36 |
695 |
|
PN1.6MPa |
50 |
60 |
108 |
56 |
51 |
2 |
125 |
4-16 |
150 |
65 |
67 |
128 |
73 |
65 |
3 |
145 |
4-16 |
155 |
|
80 |
73 |
142 |
88 |
80 |
4 |
160 |
8-16 |
160 |
|
100 |
73 |
162 |
108 |
102 |
6 |
180 |
8-16 |
165 |
|
125 |
86 |
192 |
132 |
127 |
8 |
210 |
8-16 |
180 |
|
150 |
98 |
218 |
160 |
152 |
13 |
240 |
8-20 |
205 |
|
200 |
127 |
273 |
210 |
203 |
24 |
295 |
12-20 |
235 |
|
250 |
146 |
329 |
266 |
254 |
37 |
355 |
12-24 |
265 |
|
300 |
181 |
384 |
310 |
305 |
50 |
410 |
12-24 |
305 |
|
350 |
184 |
444 |
355 |
350 |
76 |
470 |
16-24 |
310 |
|
400 |
191 |
496 |
405 |
400 |
110 |
525 |
16-27 |
330 |
|
450 |
203 |
556 |
455 |
50 |
135 |
585 |
20-27 |
345 |
|
500 |
219 |
618 |
505 |
500 |
158 |
650 |
20-30 |
370 |
|
600 |
222 |
732 |
605 |
600 |
320 |
770 |
20-33 |
380 |
|
700 |
305 |
802 |
700 |
695 |
380 |
80 |
24-33 |
470 |
|
800 |
305 |
912 |
800 |
796 |
560 |
950 |
24—36 |
475 |
|
900 |
368 |
1012 |
903 |
898 |
640 |
1050 |
28-36 |
545 |
|
1000 |
432 |
1126 |
1055 |
1050 |
900 |
1170 |
28-39 |
620 |
|
1200 |
524 |
1340 |
1205 |
1200 |
1400 |
1390 |
32-45 |
735 |
