止回阀系列 当前位置:首页 - 产品中心 止回阀系列

内螺纹弹簧止回阀

内螺纹弹簧止回阀
片式球阀有哪些方面的优点?片式球阀特点介绍    不锈钢对夹式止回阀
所属分类:止回阀系列
产品规格:
产品品牌:韩钢阀门
发布作者:片式球阀
发布时间:2016-06-01
浏览次数:
订购热线:0577-86929779
产品信息

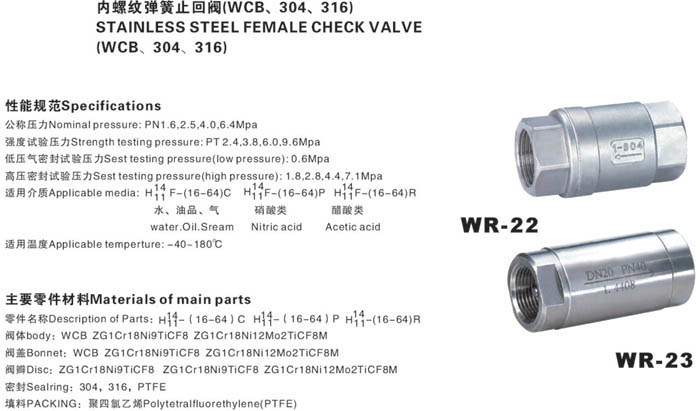

内螺纹弹簧止回阀



内螺纹弹簧止回阀概述:

我公司提供优质内螺纹弹簧止回阀型号、资料、尺寸,是行业内先进的制造设备,近十载内螺纹弹簧止回阀专业制造经验,全国大型通用阀门生产企业,为海内外用户提供高质量内螺纹弹簧止回阀产品。


产品名称
内螺纹弹簧止回阀
产品型号
H12W
公称通径
DN15-50
压力范围
1.6-32MPa
阀体材质
不锈钢(304L/R、316L/R)



『内螺纹弹簧止回阀』本厂自主研发生产,【止回阀】质量可靠、价格合理、售后服务完善。『内螺纹弹簧止回阀』适用于各种轻重工业及楼宇管道。能恩品质,全球共享!【止回阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。



【止回阀】工作原理:是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。【内螺纹弹簧止回阀】安装注意事项:(1)在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。(2)安装时注意介质流动的方向应与阀体所票箭头方向一致。(3)升降式垂直瓣止回阀应安装在垂直管道上。(4)升降式水平瓣止回阀应安装在水平管道上。

不锈钢内螺纹弹簧止回阀概述(型号:H12W):

本阀由1.阀体 3.阀瓣 4.弹簧 6.接头等零件组成

不锈钢内螺纹弹簧止回阀精度高、外观美、造型小、带有弹簧装置、垂直或水平安装均可等特点。主要适应管道系统中防止介质倒流使用。

工作压力:H12型为6-16Mpa  H13型为4-32Mpa
工作介质:水、油、液体

使用温度:≤420℃
材料:铜、不锈钢304、不锈钢316、不锈钢316L

性能参数与主要尺寸:

公称通径 DN(mm)

ZG

H

L

15

1/2

73

43

20

3/4

85

48

25

1

95

55

32

1-1/4

113

73

40

1-1/2

138

86

50

2

156

98

不锈钢内螺纹旋启式止回阀概述(型号:H12W):

公称压力:2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G·NPT.BSPT.BSP DIN259/2999

内螺纹旋启式主要零件材料:

序号

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀盖

不锈钢CF8M/CF8

3

摇杆插销

不锈钢316/304

4

阀瓣

不锈钢CF8M/CF8

5

螺塞

不锈钢316/304

6

螺塞垫片

聚四氟乙烯PTFE

内螺纹旋启式主要连接尺寸及重量:

SIZE

1/2″

3/4″

1″

11/4″

11/2″

2″

21/2″

A

15

20

25

32

40

50

65

H

42

51

60

67

75

81

93

L

65

80

90

105

120

140

180

内螺纹升降式止回阀的概述(型号:H11T/W):

产品名称:内螺纹止回阀

产品特点:本阀安装在水平管路上,能自动阻止流体倒流。

H11T/W-16型内螺纹升降式止回阀技术参数:

型号

公称压力

试验压力

工作温度℃

适用介质

强度(水)MPa

密封(水)MPa

H11T-16

1.6

2.4

1.8

≤200

蒸汽、水

H11W-16

1.6

2.4

1.8

≤100

H11T/W-16型内螺纹升降式止回阀零部件材料:

零件名称

材料

H11T-16

H11W-16

阀体、阀盖

灰铸铁

灰铸铁

密封圈

钢铜

灰铸铁

垫片

石棉板

石棉板

H11T/W-16型内螺纹升降式止回阀主要连接尺寸:

型号

公称通径
DN(mm)

尺寸(mm)

重量(kg)

L

I

H

S

S0

H11T-16
H11W-16

15

90

13

55

30

27

0.6

20

100

16

57

36

30

0.8

25

120

18

63

46

32

1.3

32

140

18

73

55

36

1.8

40

170

22

83

92

42

2.8

50

200

24

90

75

42

3.8

文章来源:
