美标止回阀主要用途:
H44美标止回阀选用于公称压力150LB~600LB,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上。适用介质为:水、油品、蒸汽等。
美标止回阀:
这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。
其中内螺纹止回阀,蝶式止回阀就属于这种类型的阀门,它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构,还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置,阀瓣设计在铰链机构,以便阀瓣具有足够有旋启空间,并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成,也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面,这取决于使用性能的要求。旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。
2A,美标止回阀根据其结构和安装方式可分:
1、美标止回阀[1] 的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
2、美标止回阀阀瓣沿着阀体垂直中心线滑动的止回阀,内螺纹止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。
3、美标止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较好。
4、美标止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
5、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和截止阀或角阀的综合机能。
此外,还有—些不适用于泵出口安装的止回阀,如底阀、弹簧式,Y型等止回阀。
3B, 美标止回阀用途和性能规范:
本阀门用于工业管道上作阻止介质逆流的装置。
性能规范
4C, 美标止回阀作用原理和结构说明:
本阀门在使用过程中,介质按图示箭头方向流动。
1,当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。
2,阀体及阀瓣的密封面采用不锈钢堆焊。
3,本阀门的结构长度按[1] 的规定,法兰连接尺寸按ANSI B16.5的规定。
结构与特点:
1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。
产品执行标准
类型
|
设计与制造
|
结构长度
|
法兰尺寸
|
压力~温度
|
试验~检验
|
|
旋启式止回阀
|
ANSI B16.34
|
ANSI B16.10
|
ANSI B16.15
|
ANSI B16.34
|
API 598
|
|
升降式止回阀
|
BS 1868
|
|||||
产品性能规范 |
|
公称压力(Lb)
|
150
|
300
|
600
|
||
强度试验
|
MPa
|
3.1
|
7.8
|
15.3
|
|
Lbf/in2
|
450
|
1125
|
2225
|
||
水密封试验
|
MPa
|
2.2
|
5.6
|
11.2
|
|
Lbf/in2
|
315
|
815
|
1630
|
||
气密封试验
|
MPa
|
0.5~0.7
|
|||
Lbf/in2
|
60~100
|
||||
主要零件材料及性能 |
|
体、盖、瓣、摇杆、导向套
|
销轴
|
垫片
|
密封面
|
工作温度
(℃) |
适用介质
|
WCB
|
2Cr13
|
增强柔性石墨
1Cr13/柔性石墨 不锈钢/ 耐酸石棉 PTFE 齿型垫片 |
13Cr
STL 本体材料 PTFE 尼龙 |
≤425
|
水、蒸汽、油品、
硝酸类、醋酸类、 强氧化介质、尿素 |
WC1
|
≤450
|
||||
WC6
|
≤540
|
||||
WC9
|
≤570
|
||||
C5 C12
|
≤550
|
||||
CF8
|
304
|
≤600
|
|||
CF3
|
316
|
||||
CF8M
|
304L
|
||||
CF3M
|
316L
|

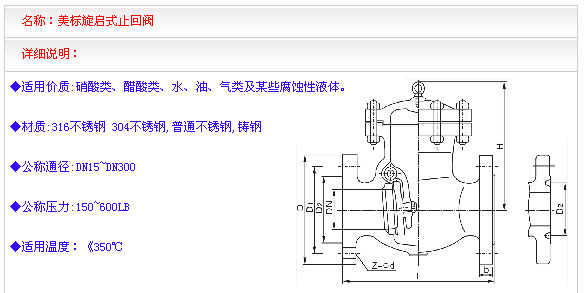

主要外形和连接尺寸
|
单位:mm
|
|||||||||
NPS
|
DN
|
Class 150Lb
|
WT(Kg)
|
|||||||
in
|
mm
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
||
2"
|
50
|
203
|
157
|
120.7
|
92
|
19.50
|
4-Φ19
|
161
|
17
|
|
21/2"
|
65
|
216
|
178
|
139.7
|
105
|
22.5
|
4-Φ19
|
180
|
23
|
|
3"
|
80
|
241
|
190.5
|
152.4
|
127
|
24
|
4-Φ19
|
190
|
33
|
|
4"
|
100
|
292
|
229
|
190.50
|
157.2
|
24
|
8-Φ19
|
220
|
44
|
|
6"
|
150
|
356
|
279
|
241.5
|
216
|
25.5
|
8-Φ22.5
|
257
|
78
|
|
8"
|
200
|
495
|
343
|
298.5
|
270
|
29
|
8-Φ22.5
|
292
|
137
|
|
10"
|
250
|
622
|
406
|
362
|
324
|
30.5
|
12-Φ25
|
350
|
207
|
|
12"
|
300
|
698
|
483
|
432
|
381
|
32
|
12-Φ25
|
398
|
279
|
|
14"
|
350
|
787
|
533
|
476.8
|
413
|
35
|
12-Φ29
|
445
|
387
|
|
16"
|
400
|
864
|
597
|
539.8
|
470
|
37
|
16-Φ29
|
490
|
446
|
|
18"
|
450
|
978
|
635
|
577.8
|
533
|
40
|
16-Φ32
|
520
|
621
|
|
20"
|
500
|
978
|
698
|
635
|
584
|
43
|
20-Φ32
|
546
|
770
|
|
24"
|
600
|
1295
|
813
|
749.3
|
692
|
48
|
20-Φ35
|
880
|
970
|
|
Class 300Lb |
||||||||||
2"
|
50
|
267
|
165
|
127
|
92
|
22.5
|
8-Φ19
|
179.5
|
20
|
|
21/2"
|
65
|
292
|
190
|
150
|
105
|
25
|
8-Φ22
|
190
|
24
|
|
3"
|
80
|
318
|
210
|
168
|
127
|
29.0
|
8-Φ22.5
|
212.4
|
40
|
|
4"
|
100
|
356
|
254
|
200
|
157
|
32.0
|
8-Φ22.5
|
246
|
51
|
|
6"
|
150
|
445
|
317.5
|
269.7
|
216
|
37.0
|
12-Φ22.5
|
292
|
90
|
|
8"
|
200
|
533
|
381
|
330
|
270
|
41.5
|
12-Φ25.5
|
328
|
175
|
|
10"
|
250
|
622
|
444.5
|
387
|
324
|
48.0
|
16-Φ28.5
|
378.6
|
210
|
|
12"
|
300
|
711
|
521
|
451
|
381
|
51.0
|
16-Φ32
|
420
|
286
|
|
14"
|
350
|
838
|
584
|
514
|
54
|
54
|
20-Φ32
|
470
|
400
|
|
16"
|
400
|
864
|
648
|
572
|
57
|
57
|
20-Φ35
|
530
|
550
|
|
18"
|
450
|
978
|
711
|
629
|
60
|
60
|
24-Φ35
|
584
|
700
|
|
20"
|
500
|
1016
|
775
|
686
|
64
|
64
|
24-Φ35
|
610
|
860
|
|
24"
|
600
|
1346
|
914
|
813
|
70
|
70
|
24-Φ41
|
860
|
1931
|
|
Class 600Lb |
||||||||||
2"
|
50
|
292
|
165
|
127
|
92
|
25
|
8-Φ19
|
203
|
34
|
|
21/2"
|
65
|
330
|
190
|
150
|
105
|
29
|
8-Φ22
|
229
|
45
|
|
3"
|
80
|
356
|
210
|
168
|
127
|
32
|
8-Φ22
|
235
|
63
|
|
4"
|
100
|
432
|
273
|
216
|
157
|
38
|
8-Φ25
|
286
|
114
|
|
6"
|
150
|
559
|
356
|
292
|
216
|
48
|
8-Φ29
|
330
|
207
|
|
8"
|
200
|
660
|
419
|
349
|
270
|
56
|
12-Φ29
|
381
|
387
|
|
10"
|
250
|
787
|
508
|
432
|
324
|
64
|
12-Φ32
|
457
|
580
|
|
12"
|
300
|
838
|
559
|
489
|
381
|
67
|
16-Φ35
|
584
|
778
|
|
14"
|
350
|
889
|
603
|
527
|
413
|
70
|
20-Φ38
|
635
|
9869
|
|
16"
|
400
|
991
|
686
|
603
|
470
|
76
|
20-Φ41
|
684
|
1380
|
