止回阀系列 当前位置:首页 - 产品中心 止回阀系列

三片式立式止回阀

三片式立式止回阀
片式球阀有哪些方面的优点?片式球阀特点介绍    不锈钢止回阀
所属分类:止回阀系列
产品规格:
产品品牌:韩钢阀门
发布作者:片式球阀
发布时间:2016-06-01
浏览次数:
订购热线:0577-86929779
产品信息

三片式立式止回阀



三片式立式止回阀概述:

结构形式:

立式

类型(通道位置):

直通式

标准:

美标

公称通径:

32(mm)

工作温度:

常温

加工定制:

材质:

不锈钢

流动方向:

单向

压力环境:

常压

型号:

H12W-16P

形态:

立式

连接形式:

螺纹

品牌:

科宝

适用介质:

蒸汽



1000WOG H12W立式三片式止回阀的功能 是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
内螺纹止回阀:止回阀(cheek valve)又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
止回阀按结构划分,可分为升降式止回阀,旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式,双瓣式和多瓣式三种。蝶式止回阀为直通式,以上几种止回阀在连接形式上可分为螺纹连接,法兰连接和焊接三种



适用介质为:水,油品,蒸汽,酸性介质等



设计与制造

结构长度

压力-温度等级

连接法兰

试验与检验

GB12236

GB12221

GB9131
JB/T74
HG20604

JB/T74-94
GB9113
HG20592-20635

JB/T9092-1999
GB13927



1000WOG H12W立式三片式止回阀压力试验



称压力
PN(MPa)

试验压力(MPa)

适用温度(℃)

适用介质

强度试验

密封试验

WCB

Cr5Mo

1Cr18Ni12Mo2Ti

1Cr18Ni9Ti

1.6

2.4

1.8

≤425

≤550

≤220

≤200

水,油品,蒸汽,酸性介质

2.5

3.8

2.8

4.0

6.0

4.4

6.4

9.6

7.1

10.0

15.0

11.0

-



1000WOG H12W立式三片式止回阀主要零件材料及性能



零件名称

材料编号

阀 体

WCB

ZGCr5Mo

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

阀 盖

WCB

ZGCr5Mo

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

阀 瓣

WCB

ZGCr5Mo

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

摇 杆

WCB

ZGCr5Mo

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

阀 座

25

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

销 轴

1Cr17Ni2

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

密封环,垫片

包覆垫

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

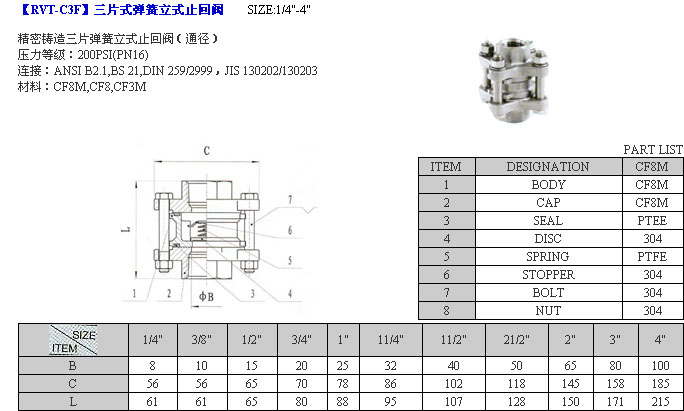

1000WOG H12W立式三片式止回阀主要技术尺寸



SIZE

1/2″

3/4″

1″

11/4″

11/2″

2″

A

15

20

25

32

40

50

H

42

51

60

67

75

81

L

65

80

90

105

120

140

1-1/4寸 1000WOG H12W立式三片式止回阀商品信息
